| STADI POMPA | 1 |

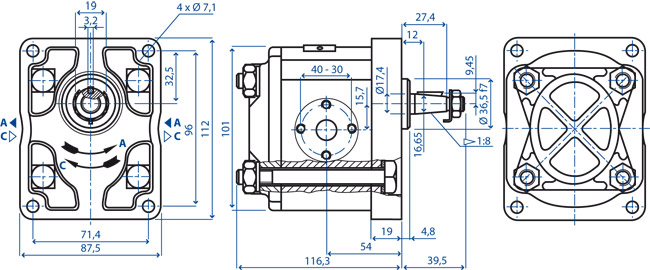

| LUNGHEZZA CORPO POMPA | 116.3 |
| ALBERO | 16,6 CONICO 1:8 |
| PRESSIONE BAR | 175 |
| CILINDRATA CM3 | 19.0 |
| INTERASSE FORI FLANGETTA USCITA | 30 |
| INTERASSE FORI FLANGETTA INGRESSO | 40 |
| RIF. ORIGINALE PLESSEY/FIAT SX | A42 |
| FLANGIATURA | EUR ALLUMINIO BASE 36,5 |
| GRUPPO POMPA | GR2 |
| VALVOLA INTEGRATA | NO |
| ROTAZIONE | SX |
| Confezione Saba | 1 PZ |
